UTC4146
UTC4146是一種低功耗控制器，用于交流出口電器…
UTC4141是用于交流插座接地故障斷路器的低功率控制器。這些設備檢測到接地的危險電流路徑并接地到中性故障。在發生有害或致命沖擊之前，斷路器會斷開負載與線路的連接。
在內部，UTC 4141包含一個二極管整流器，并聯穩壓器，精密檢測放大器，電流參考，時間延遲電路和SCR驅動器。

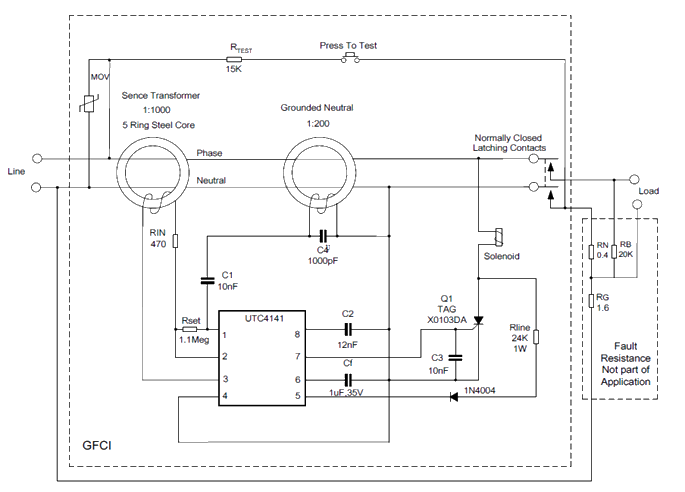

兩個感應變壓器，SCR，電磁鐵，三個電阻器和四個電容器完成了基本電路斷流器的設計。簡單的布局和最少的元件數量確保了應用的簡便性和長期可靠性。
其他GFCI控制器沒有的特性包括低失調電壓讀出放大器，無需在讀出變壓器和讀出放大器之間使用耦合電容，以及內部整流器消除高壓整流二極管。
UTC4141僅在線電壓的正半周期內供電，但可以檢測電流故障，而與其相對于線電壓的相位無關。 SCR的柵極僅在線電壓的正半周期內被驅動。
產品特性
*由AC線供電
*內置整流器
*直接接口到SCR
*500μA靜態電流
*精確的感應放大器
*可調節的時間延遲
*最少的外部組件
*符合UL943要求
*用于110V或220V系統

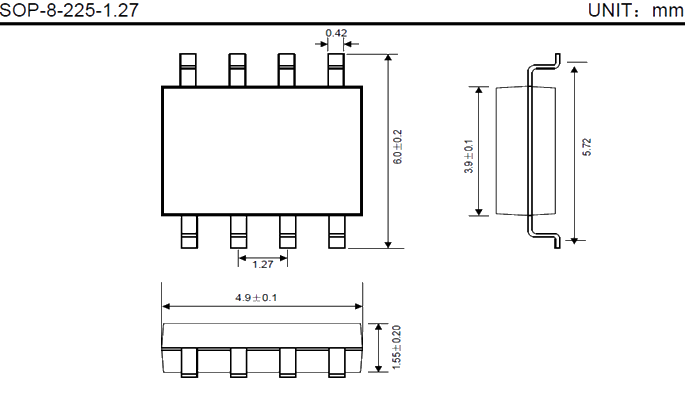

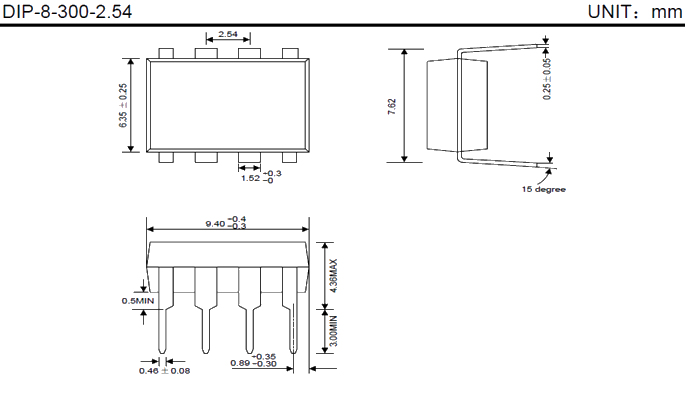

*采用8引腳DIP或SOP封裝
