★ Y7037NE是利用硅外延工藝生產的NPN型帶偏置電阻三極管芯片
★ 圓片尺寸：5英寸
★ 利用該芯片封裝的三極管典型成品有LMUN2215
★ Y7037NE與Y7037PE構成互補對管
★ R1=10KΩ，R2=∞
★ ICM =100mA，PCM =250mW(SOT-23)，Tj：-55-150℃。
★ 芯片尺寸：0.37×0.37 (mm)2
★ 壓焊區尺寸 B區壓焊尺寸：90×90(μm) 2
E區壓焊尺寸：100×100(μm) 2
★ 正面電極：鋁，厚度2.5 mm
★ 芯片背極：背金(多層金)

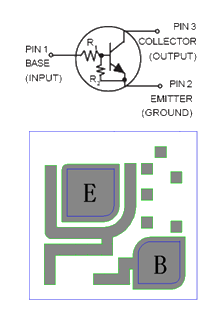

芯片背極為集電極，基極與發射極的鍵合點位置見右圖
★ 芯片厚度：180±20 (mm)
★ 劃片道寬度：50mm
