★ Y2114NA是利用硅外延工藝生產的NPN型中功率
達林頓管芯片
★ 圓片尺寸：5英寸
★ 利用該芯片封裝的三極管典型成品有TIP112，
主要應用于中功率線性開關放大電路
★ Y2114NA與Y2114PA構成互補對管
★ 芯片尺寸：1.8X 1.8 (mm)2
★ ICM=4A, PCM=35W（TO-220），Tj：-55-150℃
★ 壓焊區尺寸 B區壓焊尺寸：460×720(mm)2
E區壓焊尺寸：500×750(mm)2
★ 正面電極：鋁，厚度4.5mm
★ 芯片背面電極材料：銀(鈦鎳銀)

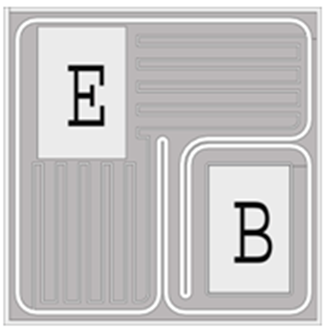

芯片背面為集電極，基極與發射極的鍵合點位置見右圖
★ 芯片厚度：240±10 (mm)
劃片道寬度：60mm
