★ Y1648PBY是利用硅外延工藝生產的PNP型小功率中壓三極管芯片
★ 圓片尺寸：5英寸
★ 利用該芯片封裝的三極管典型成品有SS8550主要作為放大器
★ Y1648PBY與Y1648NBY構成互補對管
★ ICM = -1.5A，PCM = 1W（TO-92），Tj：-55-150℃
★ 芯片尺寸：0.48 X 0.48 (mm)2
★ 壓焊區尺寸 B區壓焊尺寸：100×100(μm)2
E區壓焊尺寸：100×100(μm) 2
★ 正面電極：鋁，厚度3.3μm
★ 表面鈍化：PSG
★ 芯片背極：背錫

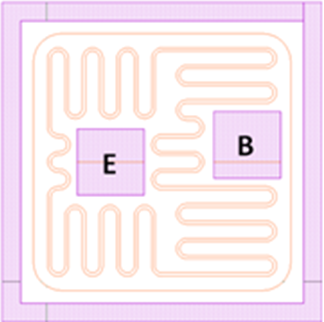

芯片背極為集電極，基極與發射極的鍵合點位置見右圖
★ 芯片厚度：230±20 (μm)
★ 劃片道寬度：50μm
